3D 프린터 지원 구조물 이해하기: 지지대(Support)의 모든 것

3D 프린터로 복잡한 형태의 물체를 출력하다 보면 한 가지 벽에 부딪히게 됩니다.
바로 출력 도중 허공에 떠 있는 부분을 어떻게 안정적으로 출력할 것인가 하는 문제입니다.
이때 꼭 등장하는 개념이 바로 **지원 구조물(Support Structure)**입니다.

Support는 필수 기능이지만, 적절하게 사용하지 않으면 출력 시간이 늘어나고 표면 품질도 나빠질 수 있습니다.
이번 글에서는 지지대의 원리, 종류, 세팅 팁, 제거 시 주의점까지
실전에서 꼭 필요한 내용을 모두 정리해보겠습니다.

---

지지대(Support)의 역할과 필요성

3D 프린팅은 기본적으로 아래에서 위로 쌓아가는 방식이기 때문에
**하단에 지지 없이 공중에 떠 있는 구조물(overhang)**은 제대로 출력될 수 없습니다.

바로 이때 지지대가 사용되며,
출력 도중 허공을 떠받치는 임시 구조물의 역할을 합니다.

✓ 예를 들어 사람의 턱 밑, 팔과 몸통 사이, 기울어진 천장 같은 부위가 대표적인 지지대 필요 영역입니다.
✓ SLA, FDM 방식 모두 지원 구조물이 존재하며, 특히 FDM 프린터에서는 슬라이서 소프트웨어에서 자동 생성되는 경우가 많습니다.

---

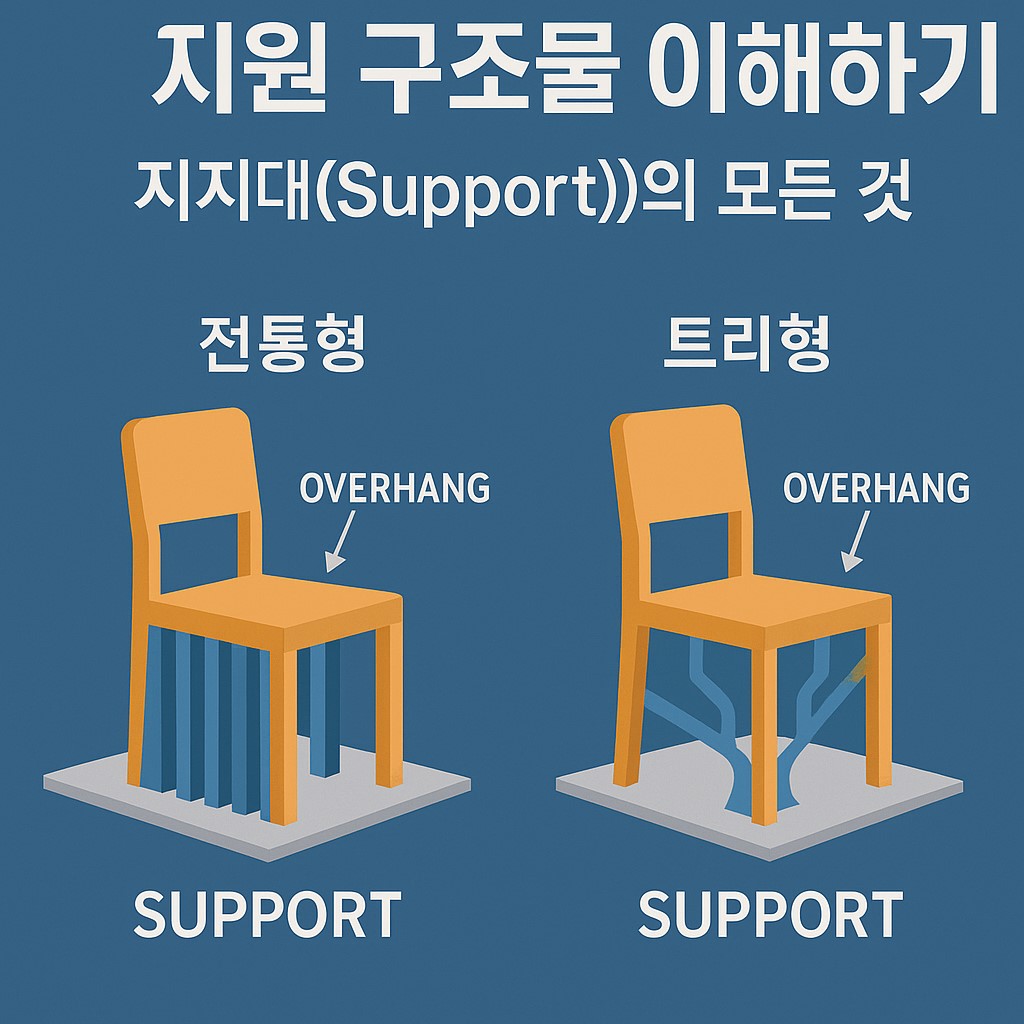

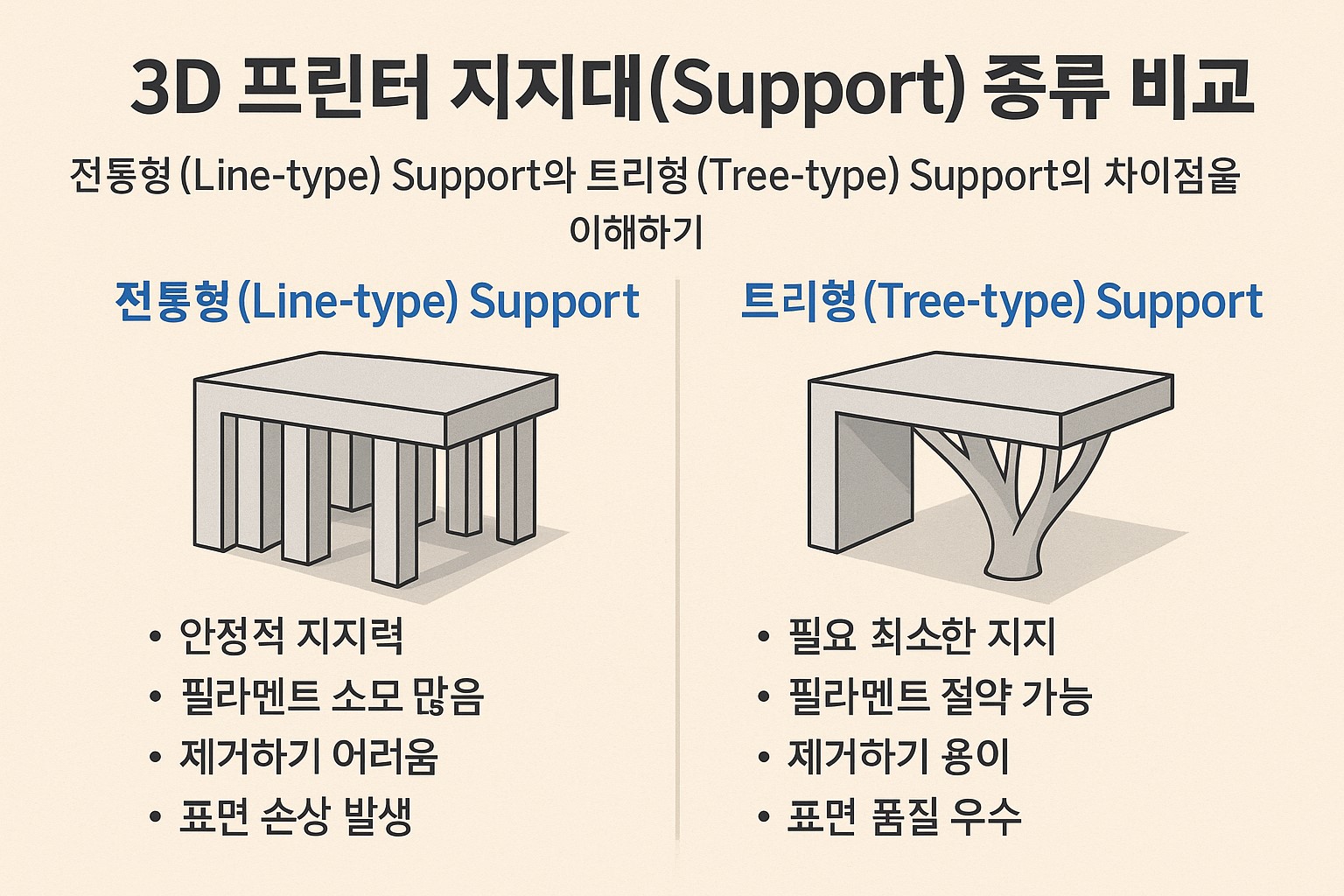

지지대의 종류: 전통형 vs 트리형

Support 구조물에도 여러 가지 형태가 있으며, 크게 두 가지로 구분됩니다.

1. 전통형(Line-type) Support

• 직선으로 된 블록형 지지대
• 기본 Cura 설정의 일반적인 형태
• 출력이 안정적이지만 제거가 힘들고 표면 손상이 생기기 쉬움

2. 트리형(Tree-type) Support

• 나뭇가지처럼 갈라지는 형태
• 필요 부위만 최소한으로 지지해 필라멘트 절약 가능
• 제거가 쉽고 표면 품질이 우수하지만, 설정값이 민감함

→ Cura에서는 "Experimental" 탭에서 Tree Support를 활성화할 수 있습니다.

---

Cura에서 Support 설정 팁

슬라이서에서 지지대 설정을 최적화하면
출력 품질과 후처리 난이도에 큰 영향을 줄 수 있습니다.

Cura 기준 주요 설정 팁은 다음과 같습니다:

• Support Placement: Everywhere / Touching Buildplate → 터치만 필요한 경우 후처리 편함
• Support Overhang Angle: 기본값 45° → 더 작게 설정 시 더 많은 지지대 생성
• Z Distance: 0.2mm 권장 → 출력물과 지지대 사이 간격
• Support Density: 15~25% → 너무 높으면 제거 어려워짐
• Support Pattern: Zig Zag / Grid 선택 가능 → 제거 편의성을 고려

이러한 세팅은 프린터 종류, 필라멘트 재질, 출력 속도에 따라 달라질 수 있으니
출력 테스트를 병행하며 조정하는 것이 좋습니다.

---

지지대 제거 시 주의할 점

출력 후 지지대를 제거하는 과정도 매우 중요합니다.
특히 출력물에 손상이 가지 않도록 세심한 주의가 필요합니다.

✓ 지지대는 완전히 냉각 후 제거
✓ 뻣뻣한 부분은 니퍼, 핀셋, 송곳 등을 활용
✓ PLA 출력물은 히팅건으로 약간 데운 뒤 제거 시 더 수월
✓ 제거 후 남은 돌기는 사포, 줄 등으로 정리
✓ 손상 방지를 위해 필요한 경우 Support Interface 설정을 활성화

지지대 제거 과정에서 출력물 파손이나 표면 거칠음을 경험한 사용자라면,
Z Distance 설정이나 Support Interface 설정을 꼭 확인해보시길 권합니다.

---

마무리: Support도 출력 품질의 일부입니다

지지대는 단순히 "보조 구조"가 아니라,
출력물의 품질을 좌우하는 핵심 요소입니다.

적절하게 활용하면 복잡한 형태의 출력도 문제없이 해결할 수 있으며,
반대로 무분별하게 설정하면 출력 실패로 이어질 수 있습니다.

지지대 설정과 제거 노하우는
출력 경험을 통해 점차 익히는 부분이지만, 기본 원리와 설정법은 미리 익혀두는 것이 중요합니다.
이번 글이 여러분의 출력 품질을 한 단계 끌어올리는 데 도움이 되었길 바랍니다.
